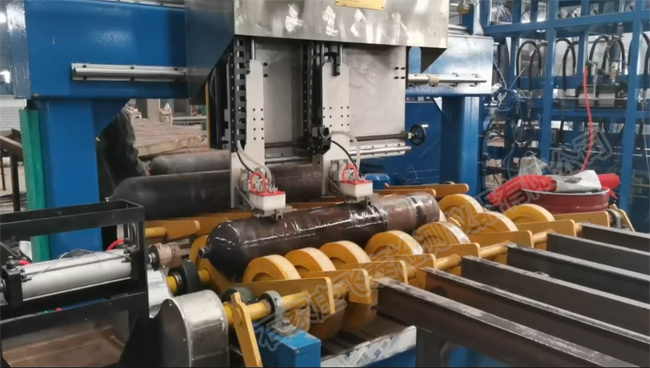

鋼瓶整體超聲波自動探傷設備

飛泰生產一款高壓鋼瓶整體在線自動探傷設備——鋼瓶超聲波自動探傷設備,是由八通道超聲波探傷儀、微機控制部分、步進輸送機構、探頭及隨動機構和打標機構組成。探傷檢測設備可以高質量、高精度、高性能地對瓶底、瓶肩、瓶嘴、瓶體全方位在線自動探傷,其探傷靈敏度高,探傷最小槽深可達0.15mm,有傷實時報警并標記,無漏報和誤報。

鋼瓶探傷檢測介紹

探傷時鋼瓶被步進輸送機構送到鋼瓶的瓶肩、瓶嘴、瓶底探傷的轉動托輥上，瓶嘴、瓶肩在移動氣缸的推動下到達探傷位置，瓶嘴探傷是由噴流聚焦探頭和隨動機構組成；瓶肩探傷由瓶肩水膜探頭、轉動肩探頭步進電機和轉動肩探頭導向齒條組成。轉動肩探頭導向齒條帶動探頭沿瓶肩幾何軌跡在步進電機驅動下完成對瓶肩內傷與外傷的探測；瓶底凹球面部分探傷采用噴流聚焦探頭和轉動瓶底探頭的步進電機組成，在瓶底探頭步進電機的驅動下噴流聚焦探頭沿瓶底的凹球面軌跡進行探測，瓶底的內外圈探傷是通過瓶底水膜探頭完成；瓶體探傷是由聚焦探頭和瓶體探頭隨動機構組成，四個聚焦探頭組合在一個探頭殼內，與瓶體探頭隨動機構形成一定的入射角，由傷標記采用水銑刀刻制。
